Номера деталей
В данном разделе представлены каталожные номера всех компонентов модели ROFUN BAHA 710 MAX с визуальными схемами для идентификации. Каждая схема показывает "взрывной" вид узла с нумерацией деталей.

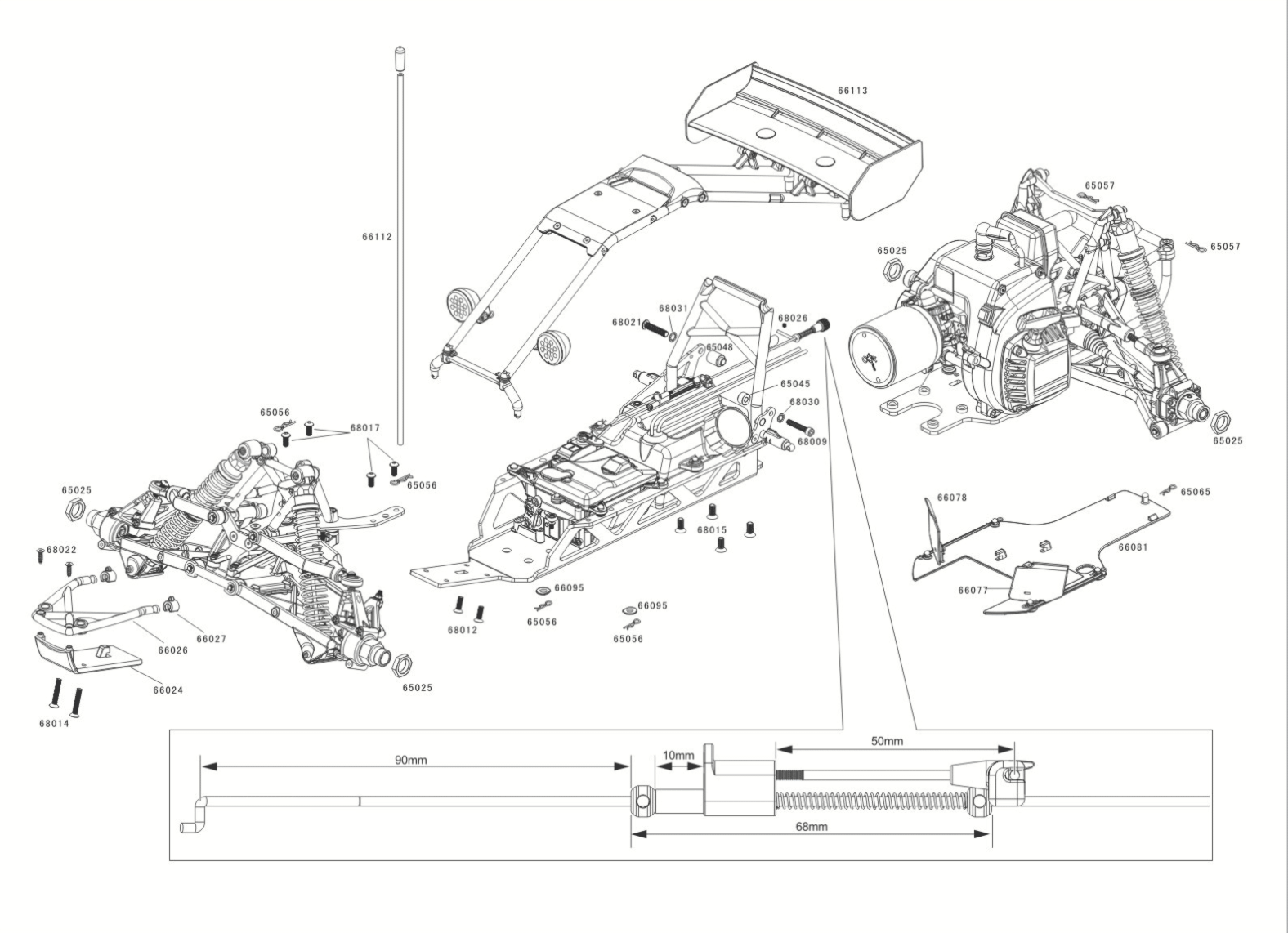

Общая сборка и основные узлы
| Каталожный номер | Наименование компонента |
|---|---|
| G0112 | Кенгурятник (передний бампер) |
| G0015 | Крепление кенгурятника |
| G0026 | Передняя стойка рамы |
| G0034 | Центральная балка рамы |
| G0041 | Крепление топливного бака |
| G0053 | Задняя секция рамы |
| G0063 | Кронштейн двигателя |
| G0073 | Подрамник задней подвески |
| G0083 | Крепежный комплект (болты M4x12) |
| G0093 | Крепежный комплект (болты M5x16) |
Передняя подвеска и защита
| Каталожный номер | Наименование компонента |
|---|---|
| G0103 | Поворотный кулак передний левый |
| G0110 | Поворотный кулак передний правый |
| G0111 | Рычаг подвески верхний |
| G0112 | Рычаг подвески нижний |
| G0113 | Шаровая опора (комплект 4 шт.) |
| G0114 | Ось колесная передняя |
| G0127 | Стойка амортизатора переднего |
| G0138 | Крепление кенгурятника к раме |
| G0148 | Усиливающая пластина кенгурятника |
| G0158 | Комплект крепежа передней подвески |
Рама и крепление оборудования
| Каталожный номер | Наименование компонента |
|---|---|
| G0168 | Основная рама (центральная секция) |
| G0178 | Кронштейн топливного бака |
| G0189 | Платформа для сервоприводов |
| G0195 | Крепление приемника (ресивера) |
| G0205 | Кронштейн крепления задней секции |
| G0215 | Усиливающая перемычка рамы |
| G0225 | Комплект крепежа рамы (болты M4x10) |
| G0235 | Комплект крепежа рамы (болты M5x12) |
| G0245 | Заглушки рамы (комплект) |
Ходовая часть и задняя подвеска
| Каталожный номер | Наименование компонента |
|---|---|
| G0255 | Задний рычаг подвески |
| G0265 | Стойка амортизатора заднего |
| G0275 | Крепление дифференциала |
| G0285 | Карданный вал задний |
| G0295 | Подшипниковый узел ступицы |
| G0305 | Шарнир карданного вала |
| G0315 | Комплект крепежа подвески |
| G0325 | Защита карданного вала |
| G0335 | Регулировочная тяга подвески |

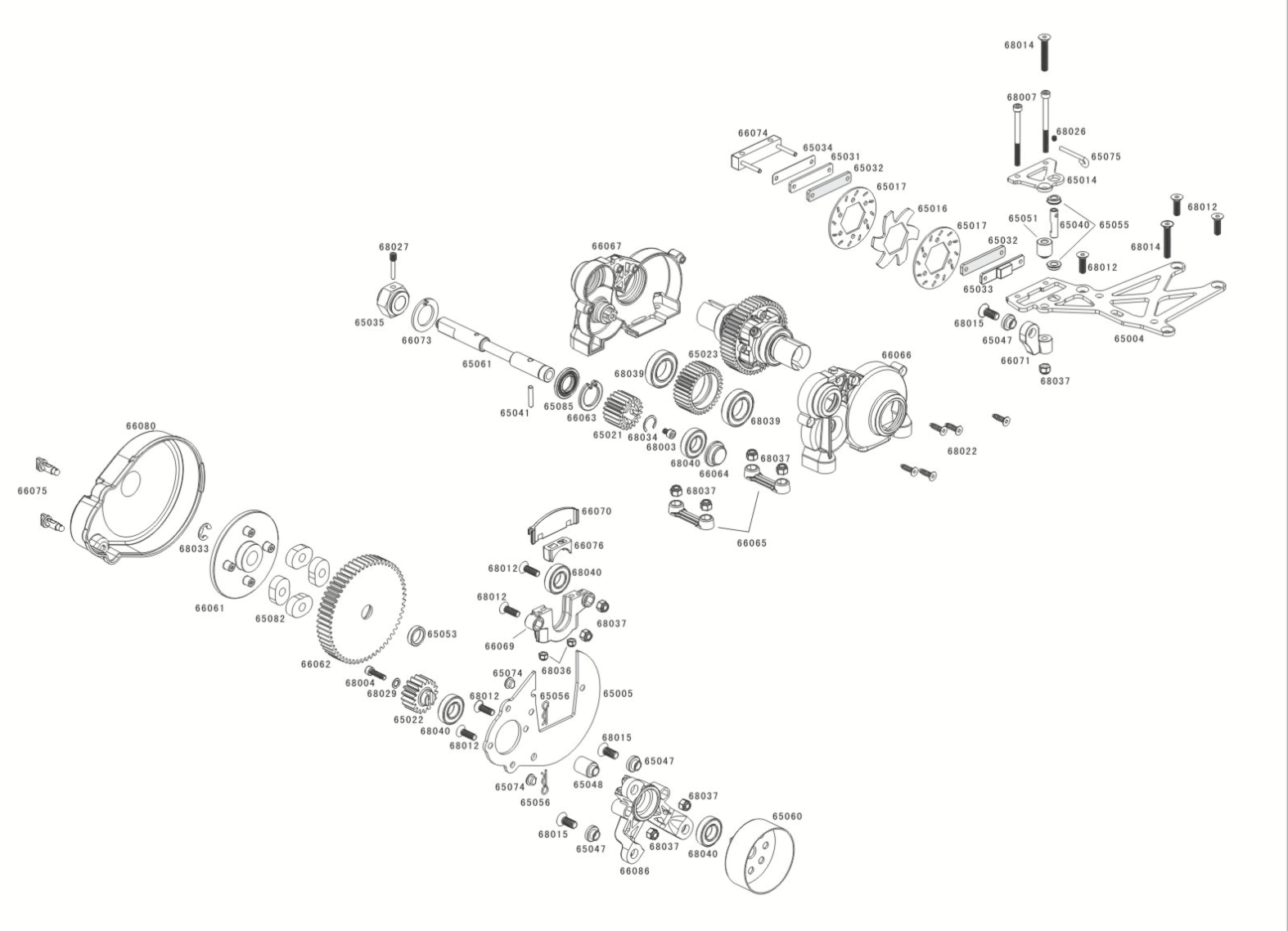

Коробка передач
| Каталожный номер | Наименование компонента |
|---|---|
| G0345 | Корпус коробки передач |
| G0355 | Первичный вал |
| G0365 | Вторичный вал |
| G0375 | Шестерня 1-й передачи |
| G0385 | Шестерня 2-й передачи |
| G0395 | Вилка переключения |
| G0405 | Подшипник вала (комплект) |
| G0415 | Сальник коробки передач |
| G0425 | Крышка коробки передач |
| G0435 | Комплект болтов корпуса |

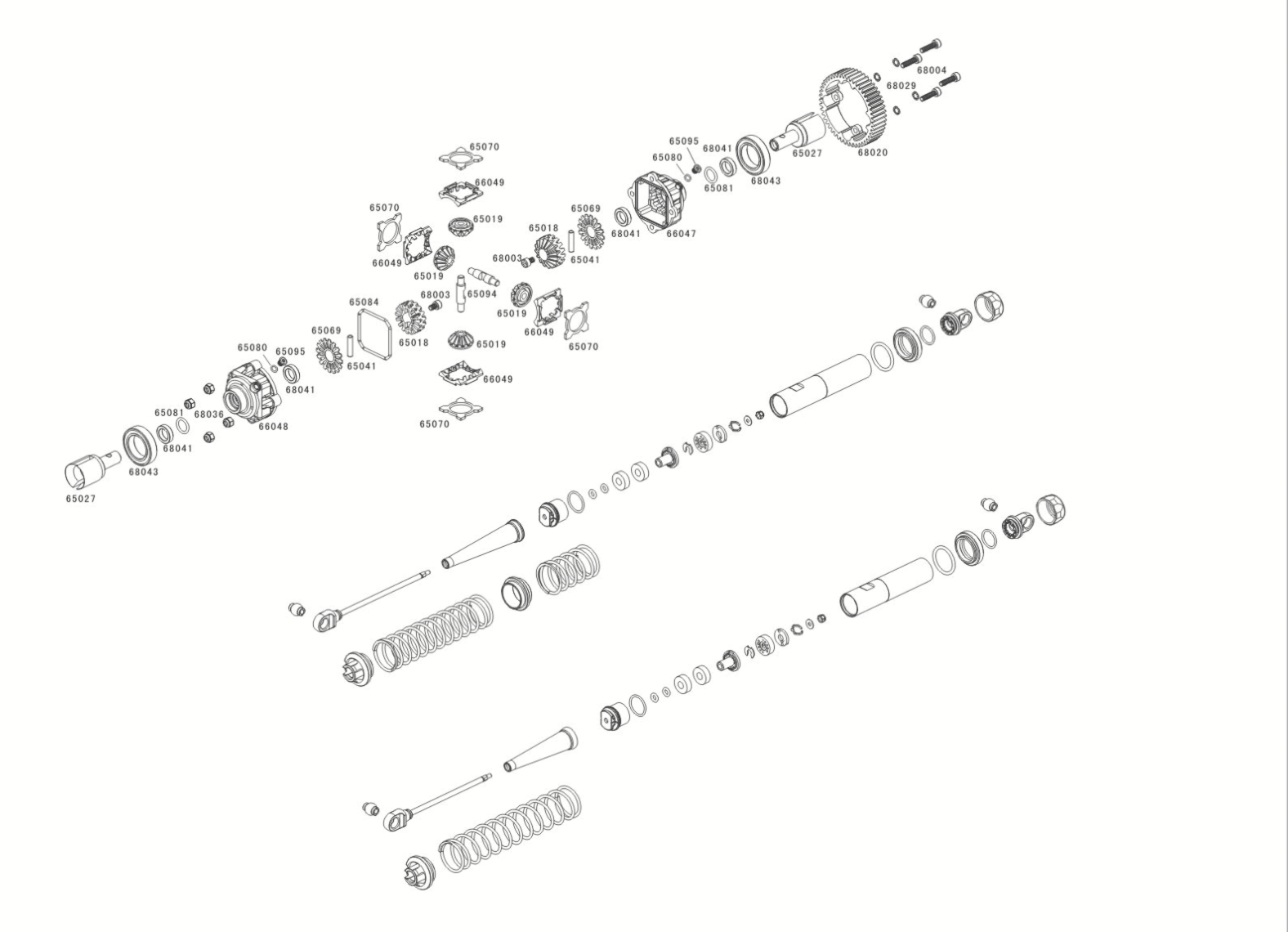

Дифференциал и амортизаторы
| Каталожный номер | Наименование компонента |
|---|---|
| G0445 | Корпус дифференциала |
| G0455 | Шестерня дифференциала |
| G0465 | Сателлит (комплект 4 шт.) |
| G0475 | Ось сателлитов |
| G0485 | Корпус амортизатора |
| G0495 | Шток амортизатора |
| G0505 | Пружина амортизатора |
| G0515 | Поршень амортизатора |
| G0525 | Комплект уплотнений амортизатора |
| G0535 | Масло амортизатора (50wt) |

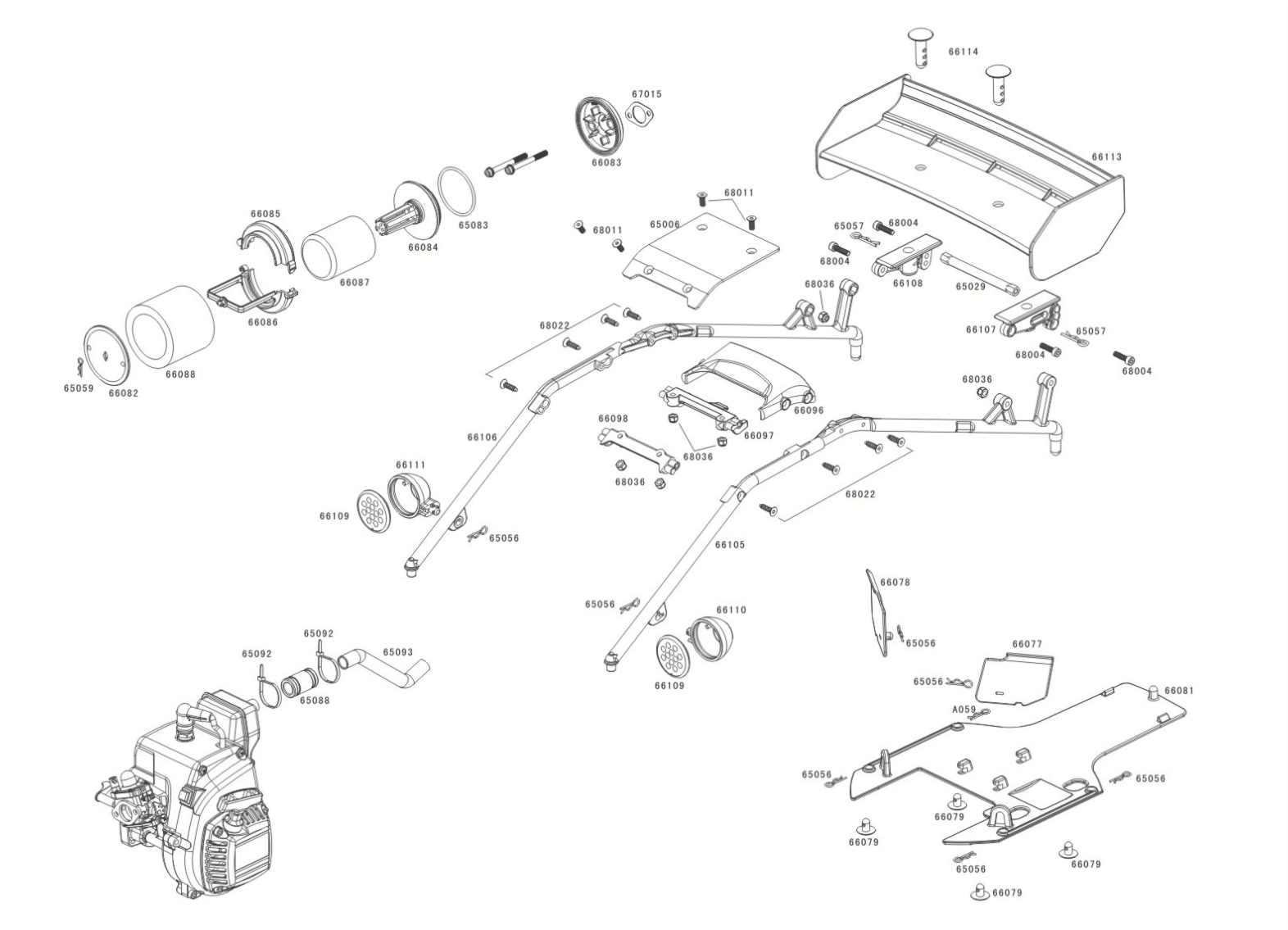

Двигатель и верхняя часть рамы
| Каталожный номер | Наименование компонента |
|---|---|
| G0545 | Двигатель 23cc (полный узел) |
| G0555 | Карбюратор с воздушным фильтром |
| G0565 | Глушитель выхлопной системы |
| G0575 | Крепление двигателя к раме |
| G0585 | Верхняя балка рамы |
| G0595 | Кронштейн крепления антикрыла |
| G0605 | Система охлаждения двигателя |
| G0615 | Топливный насос (приммер) |
| G0625 | Комплект крепежа двигателя |
Колеса и ступицы
| Каталожный номер | Наименование компонента |
|---|---|
| G0635 | Колесный диск (комплект 4 шт.) |
| G0645 | Шина внедорожная |
| G0655 | Ступица колесная |
| G0665 | Подшипник ступицы (комплект 2 шт.) |
| G0675 | Шайба крепления колеса |
| G0685 | Гайка колесная (24мм) |
| G0695 | Колпак ступицы |
| G0705 | Крепежный комплект колеса |
| G0715 | Проставка колесная |
